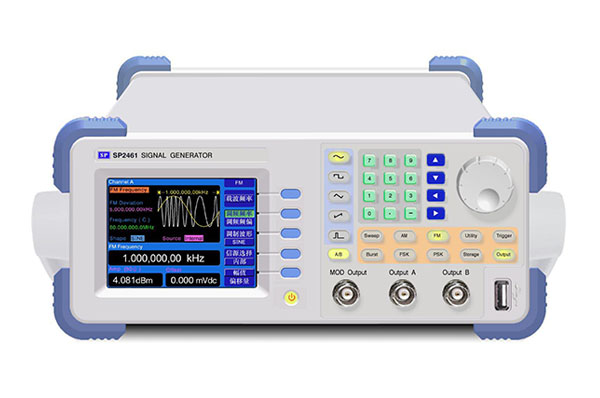

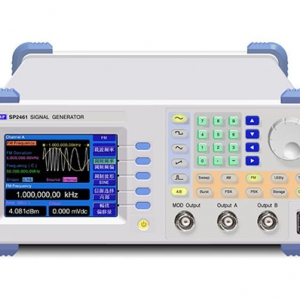

SP2461-V型数字合成高频信号发生器

SP2461-V型数字合成高频信号发生器

SP2461-V型数字合成高频信号发生器，采用的DDS频率合成技术。频率覆盖100μHz~300MHz，电平覆盖-127dBm~+13dBm,与一般传统信号源相比，具有高精度、多功能、高可靠性和其它一些的优点，是新一代高性能合成信号发生器。

产品主要技术指标：

A路

频率范围：100μHz~300MHz

频率分辨率：1 µHz （fc ≤80MHz 1Hz）

频率精度:±2.5ppm

输出电平范围：-127dBm~+13dBm

输出电平分辨率：0.1dB

衰减精度: ±2dB

输出阻抗:50Ω,VSWR<1.5

频谱纯度:谐波:<-30dBc(Out≤+4dBm)

       分谐波：<-40dBc(Out≤+4dBm)

非谐波: <-40dBc(Out≤+4dBm,

偏离载频≥5KHz)

剩余调频FM：<100Hz

输出波形：正弦波

调频:0~100KHz

调幅:0~90%（≤80MHz 0~120%）

FSK调制、步进扫频

PSK调制，猝发

扫频速率:1ms~800s

B路

输出波形：正弦波、方波、三角波、正锯齿波、脉冲波。

主要特点：

l新型金属机箱，体积小，重量轻；

l采用QVGA彩色液晶显示,导电按键功能控制,读数清晰操作简便；

l数字化调制技术；

l120dB程控衰减,实现微伏信号输出；

l自动电平控制电路,确保输出幅度稳定；

l外标频输入,实现全频段更高频率精度；

l载频频率电平，调制任意存储调用；

lSMT工艺生产，可靠性高

l带RS232接口，可选配GP-IB接口；

l脉冲调制选件,立体声调频选件；

l双路输出，A、B两路相位差0.0~360.0

度可调。

外形尺寸：255mm×370mm×100mm

重量：4kg
