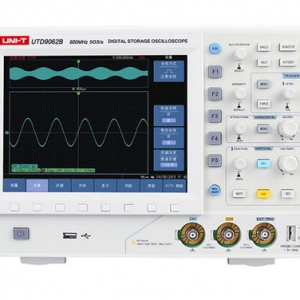

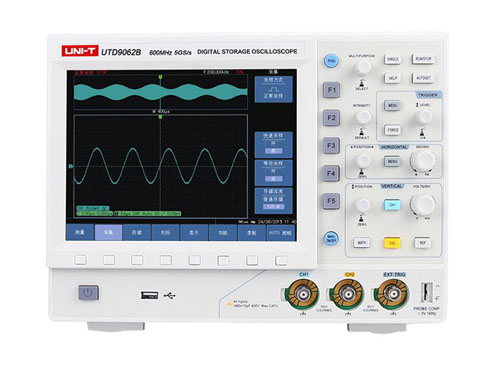

UTD9000B数字存储示波器

型号

     UTD9062B

UTD9082B

   UTD9102B

通道

                           2

采样率

                          5GS/s

带宽

     600MHz

     800MHz

     1GHz

存储深度

128Mpts

波形捕获率

20,000wfms/s

垂直灵敏度

2mV/div～5V/div

时基范围

500ps/div、1ns～40ns/div

存储方式

设置、波形、位图、CSV

采样方式

实时采样率

单通道：5GS/s，双通道：2.5GS/s

采样方式

采样、峰值检测、平均

平均值

双通道同时，可取2的n次方次数进行平均值计算。n=1~8正整数可选择。

输入

输入耦合

直流﹑交流、接地 (DC、AC、GND)

输入阻抗

1、高阻：1ΜΩ±2%，与13pF±3pF并联；

2、低阻：50Ω（2mV～1V/div，并有可靠的输入保护：过压提示和高压快速切断）

探头衰减系数设定

1×，10×，100×，1000×

大输入电压

400V(DC+AC峰值、1ΜΩ输入阻抗）(10:1探头衰减)；5V（Vrms、50Ω输入阻抗、BNC处）

通道间隔离度

优于40：1

通道间时间延迟(典型)

150ps

水平

采样率范围

10S/s～5GS/s(实时）

波形内插

sin(x)/x

长储存

128Mpts

采样率和延迟时间度

±50ppm(任何≥1ms的时间间隔)

毛刺捕捉

能捕捉4ns宽度的毛刺（时基采样率≤1/10高采样率的所有时基档级）

时间间隔(△T)测量

单次:±(1采样间隔时间+50ppm×读数+0.6ns)﹥16个平均值:±(1采样间隔时间+50ppm×读数+0.4ns）

度(满带宽)

垂直

模拟数字转换器(A/D)

8比特分辨率,两个通道同时采样

灵敏度(伏/格)范围(V/div)

2mV/div～5V/div(在输入BNC处)

垂直移位范围

±5div

垂直电平偏移范围

±40V(100mV～5V)，±2V(2mV～50mV)

低频响应(交流耦合,-3dB)

≤10Hz(在BNC上)

≤10Hz(在BNC上)

≤10Hz(在BNC上)

上升时间(在BNC上典型的) （理论计算值，5mV/div）

≤583ps

≤438ps

≤350ps

直流增益度

垂直灵敏度为2mV～5mV/div时：±4%(采样或平均值采样方式)；

垂直灵敏度为10mV/div～5V/div时：±3%采样或平均值采样方式)

直流测量度

垂直位移为零,且N≥16时：±(4%×读数+0.1格+1mv)且选取2mV～5mV/div±(3%×读数+0.1格+1mV)且选取10mV/div～5V/div.

(平均值采样方式）

垂直位移不为零,且N≥16时:±[3%×(读数+垂直位移读数)+(1%×垂直位移读数)]+0.2格)设置从2mV/div到200mV/div加2mV;设定值>200mV/div到5V/div加50mV.

电压差(ΔV)测量精度
（平均值采样方式）

在同样的设置和环境条件下,经对捕获的≥16个波形取平均值后波形上任两点间的电压差(ΔV):±(3%×读数+0.05格)

触发

触发灵敏度

DC耦合

通道1和通道2：1div(DC～10MHz) ；1.5div(10MHz～满带宽）

AC耦合

50Hz及以上和直流相同

低频抑制

与100kHz以上频率直流耦合时触发灵敏度相同,衰减80kHz以下的信号

高频抑制

在DC-10kHz时与直流耦合时触发灵敏度相同，衰减80kHz以上的信号

触发电平

内部

距屏幕中心±8格

范围

EXT

±0.8V

EXT/5

±4V

触发电平度(典型的)度适用于上升和下降时间≥20ns的信号

内部

±(0.3div×V/div)(距屏幕中心±4div范围内)

EXT

±(6%设定值+40mV)

EXT/5

±(6%设定值+200mV)

触发频率计

频率测量范围

10Hz～额定频带

测量误差

≤50ppm

触发灵敏度

内触发：≤30mVrms

预触发能力

预触发深度可调,向左大于10div ，向右5div

释抑范围

100ns～1.5s

设定电平至50%(典型的)

1、输入信号频率≥50Hz条件下的操作

2、显示触发电平线（3秒后消失，只保留触发标记光标）

边沿触发

边沿类型

上升、下降、上升&下降

脉宽触发

触发模式

正脉宽(大于,小于,等于)，负脉宽(大于,小于,等于)

脉冲宽度范围

20ns～10s

视频触发

触发频率读数

内部

2divs峰间值

EXT

400mV

EXT/5

2V

信号制式和行/场

支持标准的NTSC、PAL和SECAM广播制式，

频率（视频触发类型）

行数范围是1～525(NTSC)和1～625(PAL/SECAM)

交替触发

CH1触发/CH2触发

边沿、脉宽、视频

测量

光标

手动模式

光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT)

手动模式

波形点的电压值和时间值

追踪模式

允许在自动测量时显示光标

自动测量

自动测量模式

数学操作

大值、小值、值、低端值、峰峰值、幅值、平均值、均方根、周期平均值、周期均方根、面积、周期面积、频率、周期、上升时间、下降时间、正脉宽、负脉宽、突发脉宽、过冲、预冲、正占空比、负占空比、延迟(测量中)、相位(测量中)

存储波形

加、减、乘、除、反相

FFT

10组波形、10种设置

Hanning, Hamming ,Blackman, Rectangular

Window

1024 points

接口功能

标准配置

USB Host、USB Device

一般参数

电源

100V～240VACrms，50Hz/60 Hz

LCD尺寸

8.4英寸TFT LCD，WVGA (800 ×600 )

机身颜色

象牙白+灰色

机身重量

3.7 kg

机身尺寸(W×H×D)

330mm×230mm×200mm

标准配件

10:1探头×2、电源线、USB连接线、软件光盘

可选配件*

有源探头

标准包装

纸箱

标准包装数量

1台

标准包装尺(L×W×H)

400mm×325 mm×375 mm

机身重量

5.4 kg
