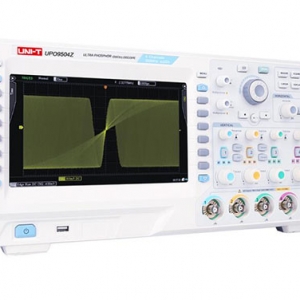

UPO9000Z系列数字荧光示波器

基本功能

UPO9202Z

UPO9204Z

UPO9352Z

UPO9354Z

UPO9502Z

UPO9504Z

模拟带宽

200MHz

        350MHz

500MHz

通道数

2

4

4

2

2

4

实时采样率

4GS/s(单通道)、2GS/s(双通道)

存储深度

280Mpts(单通道)、140Mpts(双通道)

波形捕获率

200,000wfms/s

时基范围

UPO950XZ/UPO935XZ：1ns至 1000s UPO920XZ：2 ns至 1000s

输入阻抗

(1MΩ±1%)//(13pF±3pF) (50Ω±2%)

垂直灵敏度范围

1 mV/div 至5 V/div（1 MΩ）1 mV/div 至1 V/div（50 Ω）

直流增益度

±2% 满刻度

波形录制

多可以录制20万帧波形数据

触发

边沿、脉宽、欠幅、N边沿、斜率、视频、码型、 RS232/UART、I2C、SPI、CAN，USB、FlexRay

总线解码

标配：并行解码；选配：RS232/UART、I2C、SPI、CAN、USB、FlexRay

波形运算

A+B、A-B、A×B、A/B、FFT、逻辑运算、可编辑运算

自动测量

大值、小值、峰峰值、值、底端值、幅值、

周期平均值、平均值、周期均方根、均方根值、过冲、

预冲、频率、周期、上升时间、下降时间、正脉宽、

负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、

相位A→B、相位A→B、面积、周期面积的测量。

测量数量

同时显示4种测量

测量统计

平均值、大值、小值、标准差和测量次数

频率计

硬件6位频率计（通道可选UPO9X02Z：CH1/CH2；UPO9X04Z：CH1/CH2/CH3/CH4）

标准接口

USB-Host、USB-Device、LAN、VGA输出、

10MHz参考输入/输出时钟、AUX输出（触发输出、通过/失败）

一般参数

电源

100V～240VACrms，50Hz/60Hz

LCD尺寸

9英寸 TFT LCD，WVGA(800×480)

机身颜色

象牙白+灰色

机身重量

4.4 kg

机身尺寸
（W×H×D）

456mm×218mm×128mm

标准配件

探头×2(10×, 2通道)或探头×4(10×,4通道)、

国标电源线、USB数据线、软件光盘

标准包装

纸箱

标准包装数量

2台

标准包装尺寸
（L×W×H）

445mm×395mm×275mm

标准包装毛重

15 kg
