型号及对比
|
基本功能 |
技术指标 |
||
|
型号 |

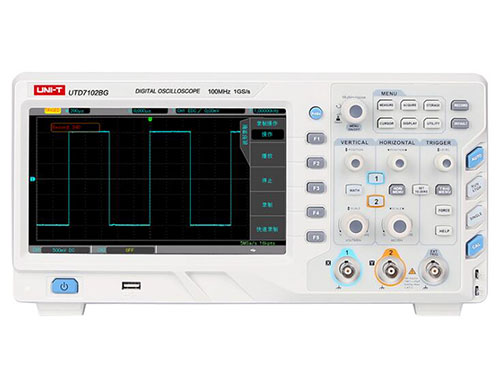

UTD7072BG |
UTD7102BG |
|
|
采样 |
|||
|
采样方式 |
实时采样、等效采样 |
||
|
采集模式 |
采样、峰值检测、平均、高分辨率 |
||
|
实时采样率 |
1GS/s(单通道)，500MS/s(双通道) |
||
|
平均值 |
所有通道同时达到N次采样后， |
||
|
N 次数可在2、4、8、16、32、64、128、256、512 |
|||
|
存储深度 |
32kpts |
||
|
输入 |
|||
|
通道数 |
双通道 |
||
|
输入耦合 |
直流、交流、接地 |
||
|
输入阻抗 |
（1MΩ± 1%）||（22 pF± 3 pF） |
||
|
探头衰减系数 |
1m×，2m×，5m×，10m×，20m×，50m×，100m×，200m× ，500m×，1×，2×，5×，10×，20×，50×，100×，200×，500×，1000× |
||
|
大输入电压（1MΩ） |
CAT I 300 Vrms，CAT II 100 Vrms，瞬态过压1000 Vpk |
||
|
垂直 |
|||
|
带宽 |
DC 至 70 MHz |
DC 至 100 MHz |
|
|
单次带宽 |
DC 至 70 MHz |
DC 至 100 MHz |
|
|
垂直分辨率 |
8bit |
||
|
垂直档位 |
1mV/div 至20 V/div（1 MΩ） |
||
|
偏移范围 |
±8div [显示垂直移位读数(div)] |
||
|
带宽限制 |
20 MHz |
||
|
低频响应 |
≤5 Hz（在BNC上），（交流耦合，-3dB） |
||
|
上升时间 |
≤5ns |
≤3.5ns |
|
|
直流增益度 |
<5 mV：±4%，≥5 mV：±3% |
||
|
单位 |
V/A ，默认为：V |
||
|
通道隔离度 |
直流至大带宽：>40 dB |
||
|
水平 |
|||
|
时基档位 |
2 ns/div 至 50 s/div |
||
|
时基精度 |
≤±（50 + 2 × 使用年限）ppm |
||
|
延迟范围 |
预触发（负延迟）：≥1屏幕宽度，后触发（正延迟）：1 s 至50 s |
||
|
时基模式 |
Y-T、X-Y、Roll |
||
|
波形捕获率 |
≥30,000wfms/s |
||
|
触发 |
|||
|
触发类型 |
边沿触发、脉宽触发、欠幅触发、超幅触发、斜率触发、视频触发 |
||
|
触发电平范围 |
内部距屏幕中心± 15 格；EXT ± 6 V，触发电平范围可调 |
||
|
触发模式 |
自动、普通、单次 |
||
|
释抑范围 |
100 ns 至10 s |
||
|
触发耦合 |
直流耦合：通过输入信号的交流和直流成分 |
||
|
交流耦合：阻挡输入信号的直流成分 |
|||
|
高频抑制：1.23 MHz |
|||
|
低频抑制：680 kHz |
|||
|
噪声抑制：降低波形噪声（10 mV/div～20 V/div，直流耦合触发灵敏度减小2倍） |
|||
|
边沿触发 |
|||
|
边沿类型 |
上升、下降、上升&下降 |
||
|
交替触发 |
|||
|
CH1触发 |
边沿、脉宽、视频（PAL,NTSC) |
||
|
CH2触发 |
边沿、脉宽、视频（PAL,NTSC) |
||
|
时基档调节 |
双通道支持时基独立可调 |
||
|
欠幅脉冲触发 |
|||
|
脉宽条件 |
大于、小于、等于 |
||
|
性 |
正脉冲、负脉冲 |
||
|
脉宽范围 |
20 ns 至10 s |
||
|
超幅脉冲触发 |
|||
|
超幅类型 |
上升沿、下降沿、上升&下降 |
||
|
触发位置 |
超幅进入、超幅退出、超幅时间 |
||
|
超幅时间 |
20 ns 至10 s |
||
|
脉宽触发 |
|||
|
脉冲条件 |
正脉宽（大于、小于、指定区间内） |
||
|
负脉宽（大于、小于、指定区间内） |
|||
|
脉冲宽度 |
20 ns 至10 s |
||
|
斜率触发 |
|||
|
斜率条件 |
正斜率（大于、小于、指定区间内） |
||
|
负斜率（大于、小于、指定区间内） |
|||
|
时间设置 |
20 ns 至10 s |
||
|
视频触发 |
|||
|
信号制式 |
支持标准的NTSC、PAL广播制式，行数范围是1 至525 |
||
|
行频范围 |
（NTSC）和1 至625（PAL） |
||
|
测量 |
|||
|
光标 |
手动模式 |
光标间电压差（△V） |
|
|
追踪模式 |
波形点的电压值和时间值 |
||
|
自动测量模式 |
允许在自动测量时显示光标 |
||
|
自动测量 |
大值、小值、峰峰值、值、幅值、周期平均值、平均值、周期均方根、均方根、 面积、周期面积、过冲、预冲、上升前激、下降前激、频率、周期、上升时间、 下降时间、脉宽、正脉宽、负脉宽、突发脉宽、正占空比、负占空比、相位、FRR、FRF、 FFR、FFF、LRR、LRF、LFR、LFF，共34种测量参数 |
||
|
测量数量 |
同时显示5种测量 |
||
|
测量范围 |
屏幕或光标 |
||
|
测量统计 |
平均值、大值、小值、标准差和测量次数 |
||
|
频率计 |
硬件6位频率计 |
||
|
数学运算 |
|||
|
波形计算 |
A+B、A-B、A×B、A/B、FFT |
||
|
FFT窗类型 |
Rectangle、Hanning、Blackman、Hamming |
||
|
FFT垂直刻度 |
Vrms、dBVrms |
||
|
数字滤波 |
低通、高通、带通、带阻 |
||
|
存储 |
|||
|
设置 |
20组设置(内部)、200组设置(U盘) |
||
|
波形 |
20组波形(内部)、普通/深存储200组波形(U盘)、深存储CSV(U盘) |
||
|
位图 |
支持一键拷屏至U盘 |
||
|
波形录制与记录 |
|||
|
波形录制 |
单通道录制原始数据8000帧，双通道可同时录制原始数据4000帧 ；且时间间隔可调：100.00ms~1000s，调节时间间隔可选粗调/细调。 |
||
|
波形记录器 |
1、双通道可同时录制波形； |
||
|
2、扫描模式下波形录制数据：15Mpts， 且时间间隔可调：1.00ms~1000s(可以使用上位机导出数据)，调节时间间隔可选粗调/细调。 |
|||
|
3、回放模式：逐点、逐帧播放。 |
|||
|
信号源 |
|||
|
频率 |
1Hz~5MHz |
||
|
波形类型 |
正弦波，方波，三角波，脉冲波，锯齿波 |
||
|
幅度 |
1mVpp~20Vpp |
||
|
直流偏移 |
±5Vp |
||
|
显示 |
|||
|
显示类型 |
8寸 TFT LCD |
||
|
显示分辨率 |
800 水平×RGB×480 垂直像素 |
||
|
余辉时间 |
自动/短余辉/长余辉/ |
||
|
菜单保持 |
保持时间：1s、2s、5s、10s、20s、 |
||
|
显示类型 |
点、矢量 |
||
|
实时时钟 |
时间及日期（用户可调） |
||
|
屏幕保护 |
关闭/1分钟/5分钟/10分钟/30分钟/1小时 |
||
|
接口 |
|||
|
接口 |
标配：USB-OTG、AUX Out(触发输出、通过/失败)输出； |
||
|
选配：USB-LA逻辑分析仪模块；数字万用表模块 |
|||
|
探头补偿器输出 |
|||
|
输出电压 |
约3Vp-p |
||
|
频率 |
10Hz、100Hz、1kHz(默认)、10kHz、100kHz |
||
|
校准快捷键 |
一键切换CAL，AUTO自动开启识别通道信号。(默认1kHz/3Vpp) |
||
|
电源 |
|||
|
电源电压 |
100V～240VACrms |
||
|
频率 |
50Hz/60Hz |
||
|
保险丝 |
3A，T级，250V |
||
|
环境 |
|||
|
温度范围 |
操作：0℃～+40℃；非操作：-20℃～+70℃ |
||
|
冷却方法 |
风扇强制冷却 |
||
|
湿度范围 |
操作：+35℃以下 ≤90％相对湿度；非操作：+35℃～+40℃ ≤60％相对湿度 |
||
|
海拔高度 |
操作：2000米以下；非操作：15，000米以下 |
||
|
尺寸(宽×高×深) |
336mm×164mm×108mm |
||
|
重量(净重) |
3.35 Kg |
||
|
标配附件 |
符合所在国标准的电源线、USB数据线、2套无源探头(100MHz)、光盘(含用户手册和应用软件) |
||
|
选配件 |
16通道逻辑分析仪模块 |
||
|
数字万用表模块 |
|||
