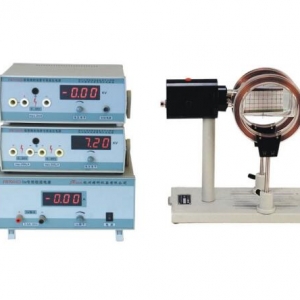

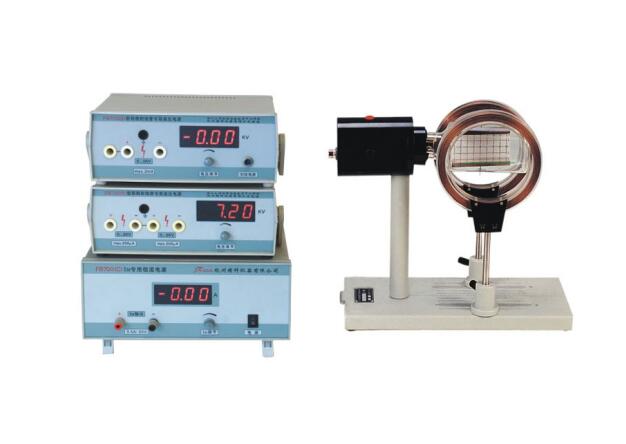

FB719型 汤姆逊电子射束实验仪

汤姆逊管阴发射的电子，在阳高压的作用下，得到加速，光栏的作用，使电子流形成特有的、具有水平宽度的片状汤姆逊电子射束。该电子射束在行进途中，通过高压平行平板的垂道电场，在强电场力的作用下，电子射束在垂道方向发生偏转，可以把电子射束在电场力(或磁场力)作用下运动轨迹展示在荧屏上，既可看到清晰的演示图像，又可以通过荧屏坐标对电子射束的运动规律作定量测量。
☆汤姆逊管参数:加热电压:Uf=6.3V；If=1.5A;
阳高压:Ua=1.5=5KV;平行平板大电压:Umax=10KV;
☆磁场线圈:N=320T，R=79mm;
☆荧屏尺寸:宽90mmx高50mm;
☆仪器配有专用高压电源。
