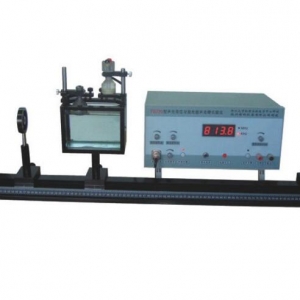

FB720型 激光超声光栅、声场光栅实验仪

本实验装置用大功率超声波激励液体介质，使液体深度内形成驻波涟，尤如一个相位光栅，当激光光束通过有超声波的介质后，就会产生衍射现象。激光声场光栅和超声光栅可以根据光栅方程，对超声波在液体介质中的传波特性进行定量测量。
☆信号源分二路输出:频率连续可调:
(1)观察声场光栅;传感器共振频率800KHz左右
(2)观察超声光栅;传感器共振频率10MHx左右
☆超声波功率:50W;，仪器配大功率信号源。
☆激光器功率:5mW，使用寿命≥7000h;激光波长：650nm；
☆光具座长度:1000mm;扩束镜焦距:f=20mm;
☆带毫米刻度光屏附二维调节支架;光学玻璃水槽: 150x100x55mm。
